在電力系統測試領域，變頻串聯諧振技術憑借其獨特優勢已成為高壓電氣設備耐壓試驗的重要手段。這項技術通過巧妙利用電感與電容的諧振特性，實現了在較低電源容量下產生高電壓的測試條件，為大型電力設備的現場試驗提供了高效解決方案。

基本原理分析

變頻串聯諧振系統的核心在于L-C串聯電路的諧振特性。當交流電源頻率與電路固有頻率達到一致時，電路進入諧振狀態，此時電抗分量相互抵消，僅剩純電阻負載。在這種特殊工況下，電容或電感兩端將產生遠高于電源電壓的諧振電壓，這正是該技術能夠實現"小電源產生大電壓"的物理基礎。

諧振條件滿足三個關鍵要素：一是電路總阻抗達到最小值；二是電源頻率等于諧振頻率；三是功率因數達到最大值1。數學表達式為：f0=1/(2π√LC)，其中f0為諧振頻率，L為電感量，C為電容量。通過精確調節電源輸出頻率使其匹配被測設備的等效電容與補償電感的諧振點，即可建立穩定的高壓測試環境。

典型接線方案

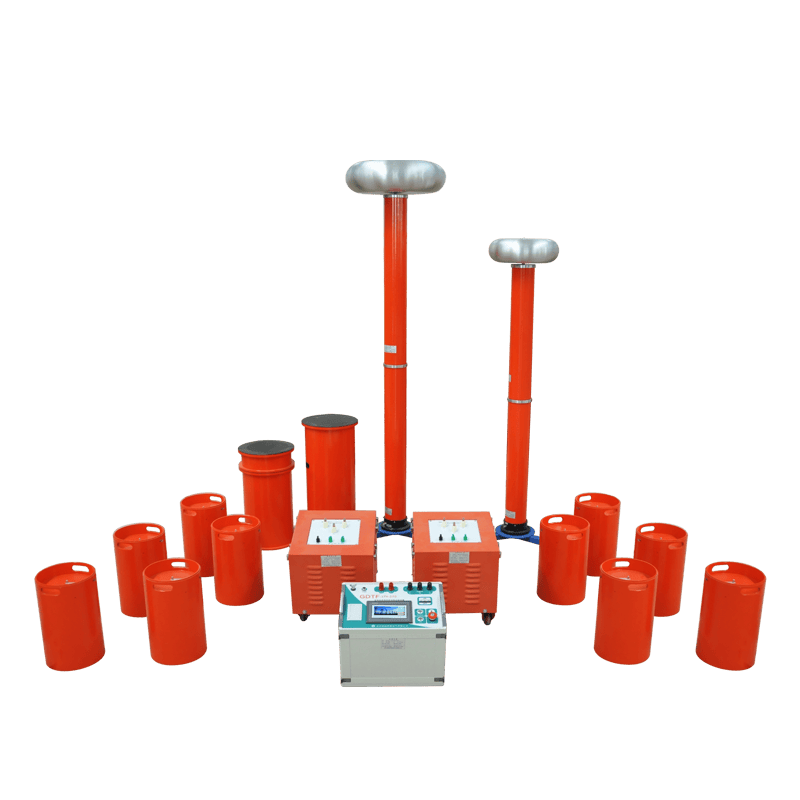

標準變頻串聯諧振系統包含五個主要組件：變頻電源、勵磁變壓器、諧振電抗器、分壓器和被試設備。其接線遵循特定順序：變頻電源輸出連接勵磁變壓器初級，次級接入諧振回路；電抗器與被試設備串聯構成諧振支路；分壓器并聯在被試設備兩端用于電壓測量。

在實際接線時需特別注意：所有高壓部件應保持足夠安全距離；接地系統必須可靠連接；分壓器信號線需采用屏蔽電纜；電抗器抽頭選擇應根據試品容量計算確定。對于大型變壓器等容性負載，通常采用多節電抗器并聯方式以滿足容量需求，此時要確保各節電抗器參數一致。

技術優勢詳解

相比傳統工頻耐壓試驗，變頻串聯諧振具有三大顯著優勢：首先是電源容量需求大幅降低，通常只需試品容量的1/10-1/20；其次輸出電壓波形接近理想正弦波，符合國際標準要求；再者試驗系統重量輕、體積小，特別適合現場移動測試。

該技術還能有效避免對試品的絕緣損傷。由于諧振時試品承受的電壓為純工頻電壓，不含高頻分量，不會引起介質附加損耗。同時，系統具備過壓、過流、閃絡等多重保護功能，確保試驗過程安全可控。

應用場景拓展

變頻串聯諧振技術已廣泛應用于各類高壓設備試驗：電力變壓器交流耐壓試驗、GIS設備現場交接試驗、電力電纜敷設后耐壓測試、發電機定子繞組絕緣強度驗證等。特別是在超高壓和特高壓設備測試領域，該技術展現出不可替代的價值。

以500kV電力電纜試驗為例，采用變頻諧振方法僅需300kVA電源即可完成傳統方法需要3000kVA的測試任務，設備運輸成本降低90%。對于容量超過1000kVA的大型變壓器，通過合理配置多組電抗器并聯，同樣能夠高效完成全電壓下的長時間耐壓試驗。

系統參數計算

實施變頻串聯諧振試驗前必須進行精確的參數計算。關鍵計算步驟包括：確定試品等效電容Cx；計算諧振頻率范圍；選擇電抗器組合方案；驗證系統Q值是否滿足要求。其中品質因數Q的選取尤為關鍵，一般控制在20-50之間，過高可能導致電壓調節困難，過低則影響電源利用率。

以110kV/300mm2交聯電纜為例，其每公里電容約0.2μF，若試驗長度1公里，則需配置電抗器電感量L=1/(ω2C)。當試驗頻率取30-300Hz時，對應電抗器電感量范圍為9.4-94H。實際配置時通常選擇多節可調電抗器組合，以適應不同試品需求。

安全注意事項

操作變頻串聯諧振系統必須嚴格遵守安全規程：試驗區域設置明顯警示標志；所有操作人員穿戴絕緣防護用具；升壓過程嚴格執行呼唱制度；異常情況立即啟動緊急停機。特別要注意諧振狀態下系統存儲大量電磁能量，斷電后必須充分放電才能接觸高壓部件。

試驗過程中應實時監測多項參數：輸出頻率與電壓的穩定性、試品泄漏電流變化趨勢、環境溫濕度條件等。當出現電壓異常波動或泄漏電流突增時，應立即停止試驗并檢查原因。試驗結束后，需對試品進行充分放電，放電時間不少于加壓時間的1/3。

技術發展趨勢

隨著電力設備向高電壓、大容量方向發展，變頻串聯諧振技術也在持續創新：數字化控制系統實現精確頻率跟蹤；模塊化電抗器設計提升系統靈活性；智能診斷算法增強試驗安全性。特別是將電力電子技術與傳統諧振方法相結合，開發出新一代全固態諧振系統，進一步減小了設備體積，提高了可靠性。

未來該技術可能向兩個方向突破：一是擴展頻率范圍至0.1Hz-400Hz，滿足不同類型設備測試需求；二是集成局部放電檢測功能，實現耐壓試驗與絕緣診斷同步進行。這些進步將使變頻串聯諧振技術在智能電網建設中發揮更大作用。
